صنعت لوله‌سازی یکی از ارکان اساسی در توسعه زیرساخت‌ها، صنایع ساختمانی و تاسیسات پیشرفته محسوب می‌شود. به ویژه در سال‌های اخیر، استفاده از لوله‌های چند لایه نظیر لوله‌های پنج لایه، به دلیل ترکیب خاص مواد و خواص مکانیکی بالا، در حال گسترش است. این لوله‌ها نه تنها در سیستم‌های انتقال آب و گاز کاربرد دارند، بلکه به دلیل دوام، مقاومت حرارتی و عدم نفوذپذیری در برابر اکسیژن، جایگاه ویژه‌ای در صنایع مختلف پیدا کرده‌اند. با توجه به رشد تقاضا برای محصولات باکیفیت در بازار، آشنایی با فناوری‌ها و فرآیندهای مرتبط با خط تولید لوله پنج لایه از اهمیت بالایی برخوردار است. در این مقاله، ضمن بررسی ساختار لوله‌های پنج لایه، انواع مختلف خطوط تولید مانند خط تولید لوله پی وی سی، خط تولید لوله پلیپروپیلن، تولید لوله فولادی و حتی تولید لوله اسپیرال نیز به‌طور خلاصه مورد اشاره قرار خواهند گرفت تا دیدی جامع‌تر نسبت به بازار و فناوری‌های متنوع موجود ارائه شود.
ساختار لوله پنج لایه و انواع آن
لوله‌های پنج لایه از ترکیب دقیق پنج لایه مجزا ساخته می‌شوند که شامل لایه‌های پلیمری، چسب و فلز (معمولا آلومینیوم) است. این لایه‌ها با اتصال دقیق به یکدیگر، ساختاری چندمنظوره و مقاوم را تشکیل می‌دهند. دو دسته اصلی این لوله‌ها عبارتند از:
- لوله‌های چندلایه M: دارای هسته فلزی (اغلب آلومینیوم جوش‌خورده) بین دو لایه چسب و لایه‌های پلیمری داخلی و خارجی.
- لوله‌های چند لایه P: کاملاً از مواد پلیمری ساخته شده و ممکن است شامل لایه مانع اکسیژن EVOH نیز باشند.
ساختار چند لایه به این لوله‌ها ویژگی‌هایی چون انبساط حرارتی پایین، مقاومت مکانیکی بالا، و طول عمر بیشتر می‌بخشد.
لازم به ذکر است که در برخی خطوط مانند خط تولید لوله پی وی سی نیز از ساختارهای چند لایه استفاده می‌شود که با وجود تفاوت در مواد و فناوری، شباهت‌هایی از نظر فرآیند دارند.
فرایند تولید لوله پنج لایه

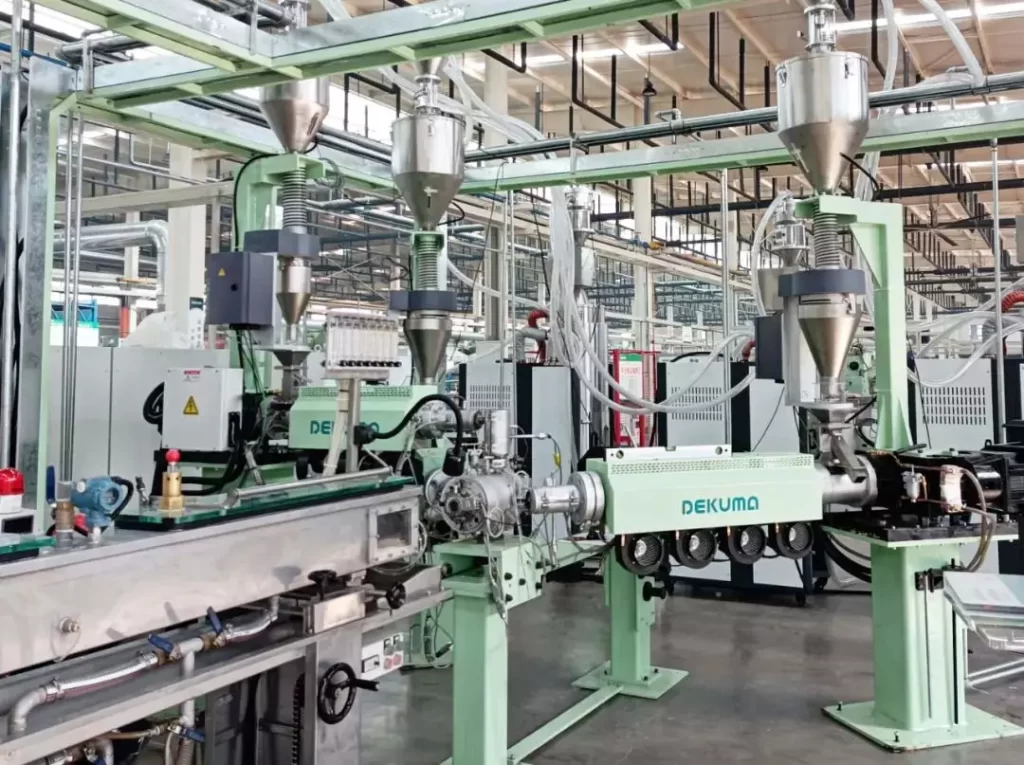

خط تولید این لوله‌ها از بخش‌های مختلفی تشکیل شده است:
- اکسترودرها: برای ذوب و ترکیب مواد پلیمری و چسب استفاده می‌شوند.
- هد دای: جایی که لایه‌ها در کنار هم قرار گرفته و شکل لوله نهایی را می‌گیرند.
- واحد کالیبراسیون و خنک‌کاری: وظیفه شکل‌دهی دقیق ابعاد و تثبیت ساختار را بر عهده دارد.
- کشنده و واحد برش: کنترل حرکت یکنواخت لوله و برش در اندازه‌های دقیق.
در مقایسه، خط تولید لوله پلیپروپیلن نیز مراحل مشابهی را طی می‌کند اما به دلیل تفاوت در خواص ماده اولیه، تنظیمات دمایی، نوع اکسترودر و طراحی هد دای متفاوت هستند. لوله‌های پلیپروپیلن به دلیل سبکی و تحمل حرارتی مناسب، در سیستم‌های آبرسانی و گرمایش از کف کاربرد گسترده‌ای دارند.
مقایسه با سایر خطوط تولید لوله
تفاوت‌ها و شباهت‌های خطوط تولید لوله‌های مختلف را می‌توان در چند محور بررسی کرد:
- تولید لوله فولادی: بر خلاف خطوط تولید پلیمری که از اکستروژن استفاده می‌کنند، تولید لوله فولادی با استفاده از روش‌های نورد، جوشکاری طولی یا اسپیرال انجام می‌شود. در این فرایند، ورق فولادی به لوله تبدیل شده و سپس توسط جوشکاری مقاوم‌سازی می‌شود. این نوع لوله‌ها در صنایع نفت، گاز و سازه‌های سنگین کاربرد دارند.
- خط تولید لوله: این اصطلاح می‌تواند به طیف گسترده‌ای از سیستم‌های تولید اشاره داشته باشد، از جمله لوله‌های پلاستیکی، فلزی، چندلایه یا حتی ترکیبی. بسته به نوع ماده، فرآیند تولید، تجهیزات خط و کاربرد نهایی، طراحی و بهره‌برداری از خط تولید لوله تغییر می‌کند.
- تولید لوله اسپیرال: یکی از روش‌های پرکاربرد در تولید لوله‌های فولادی با قطر بزرگ است که در آن ورق فولادی به صورت مارپیچی به لوله تبدیل می‌شود. این نوع لوله‌ها بیشتر برای انتقال آب، فاضلاب، نفت و گاز در پروژه‌های زیرساختی کاربرد دارند.
فناوری‌های نوین در خط تولید لوله پنج لایه
استفاده از فناوری‌های نوین نظیر Co-extrusion (هم‌اکستروژن)، طراحی پیشرفته هد دای، و خنک‌کاری داخلی (IPC) در خط تولید لوله پنج لایه موجب ارتقاء کیفیت محصول، کاهش ضایعات و بهبود بهره‌وری می‌شود. فناوری QuickSwitch یکی از مهمترین نوآوری‌هاست که امکان تغییر سریع ابعاد لوله بدون توقف خط را فراهم می‌کند.
این سیستم با استفاده از تجهیزات هوشمند مانند درزگیرهای قابل تنظیم، سیستم کنترل خودکار، و تغییر سریع سبد کالیبراسیون، موجب صرفه‌جویی در زمان و هزینه تولید می‌شود. ترکیب این فناوری‌ها، نه‌تنها تولید را انعطاف‌پذیرتر می‌کند، بلکه موجب پایداری بیشتر فرآیند در برابر خطاهای انسانی نیز می‌گردد.
اتوماسیون و سیستم‌های کنترل پیشرفته
در خطوط مدرن، کنترل دقیق فرآیند توسط سیستم‌های دیجیتال و هوش مصنوعی انجام می‌شود. سیستم‌های کنترل C6 و C7 از برندهای معتبر مانند KraussMaffei نمونه‌هایی از این اتوماسیون پیشرفته هستند که امکان پایش مداوم پارامترها، هشدار سریع در برابر ناهنجاری‌ها و اصلاح فوری را فراهم می‌کنند. استفاده از اینترنت اشیا (IoT) و اتصال ماشین‌آلات به شبکه مرکزی نیز موجب می‌شود اپراتور بتواند در لحظه وضعیت تولید را تحلیل کرده و بهره‌وری را بهینه سازد.
کاربردهای لوله‌های پنج لایه
لوله‌های پنج لایه در حوزه‌های گوناگونی استفاده می‌شوند:
- انتقال آب سرد و گرم در سیستم‌های ساختمانی
- گرمایش از کف و سیستم‌های حرارتی فشار بالا
- لوله‌کشی گاز در صنایع کوچک و متوسط
- حمل مواد شیمیایی در کارخانه‌ها و پالایشگاه‌ها
- شبکه‌های آبرسانی شهری و صنعتی
- سیستم‌های آبیاری و خطوط فشار قوی کشاورزی
استانداردها، گواهینامه‌ها و تست‌ها
تمامی خطوط تولید حرفه‌ای برای تضمین کیفیت نهایی، باید با استانداردهایی مانند EN ISO 21003 مطابقت داشته باشند. این استانداردها شامل آزمون‌هایی چون مقاومت حرارتی، مقاومت در برابر فشار، تست بهداشتی، تست چرخه حرارتی و فشار، و بررسی چسبندگی لایه‌ها هستند. رعایت این معیارها نه‌تنها تضمین‌کننده عملکرد مطمئن محصول است، بلکه در اخذ گواهینامه‌های بین‌المللی برای صادرات نیز نقشی کلیدی ایفا می‌کند.
جمع‌بندی: خط تولید لوله پنج لایه؛ پیوند مهندسی نوین با نیازهای مدرن صنعت لوله‌سازی
خط تولید لوله پنج لایه نماد تلفیق فناوری، مهندسی دقیق و طراحی هوشمند است. این خطوط با امکان تولید محصولاتی مقاوم، انعطاف‌پذیر و مطابق با استانداردهای روز دنیا، سهمی چشم‌گیر در رشد صنعت لوله‌سازی دارند. با توجه به قابلیت‌های این سیستم‌ها و انعطاف بالا در انتخاب مواد اولیه، تولیدکنندگان می‌توانند پاسخگوی نیازهای متنوع بازارهای داخلی و بین‌المللی باشند. ترکیب نوآوری‌هایی مانند QuickSwitch و IPC با اتوماسیون پیشرفته، راه را برای آینده‌ای پایدار و بهره‌ور در صنعت لوله‌سازی هموار کرده است.
سوالات متداول
1. لوله پنج لایه دقیقاً از چه موادی ساخته می‌شود؟
لوله پنج لایه معمولا از ترکیبی از پلیمر (مانند PE-X یا PE-RT)، چسب صنعتی، و فلز (اغلب آلومینیوم جوش‌خورده) ساخته می‌شود. این ساختار چند لایه مقاومت، انعطاف‌پذیری و دوام بالا را تضمین می‌کند.
2. تفاوت بین خط تولید لوله پنج لایه و خط تولید لوله پی وی سی چیست؟
خط تولید لوله پنج لایه از چند اکسترودر برای ترکیب لایه‌ها استفاده می‌کند، در حالی که خط تولید لوله پی وی سی معمولا با یک اکسترودر ساده‌تر کار می‌کند و ساختار تک‌لایه دارد. عملکرد، کاربرد و هزینه تولید آن‌ها متفاوت است.
3. آیا می‌توان از فناوری QuickSwitch برای تولید لوله‌های دیگر هم استفاده کرد؟
بله، فناوری QuickSwitch در بسیاری از خطوط مدرن قابل استفاده است، به‌خصوص در خطوطی که نیاز به تغییر سریع قطر و ضخامت دارند، مانند خط تولید لوله پلیپروپیلن.
4. تولید لوله فولادی چه تفاوتی با لوله‌های چند لایه دارد؟
تولید لوله فولادی با روش‌های نورد و جوشکاری انجام می‌شود، در حالی که لوله‌های چندلایه با فناوری اکستروژن و هم‌اکستروژن تولید می‌شوند. لوله‌های فولادی برای فشارهای بسیار بالا مناسب‌ترند.
5. مهمترین کاربردهای لوله پنج لایه چیست؟
این لوله‌ها در سیستم‌های گرمایش از کف، آبرسانی بهداشتی، لوله‌کشی گاز، صنایع شیمیایی و پروژه‌های ساختمانی مورد استفاده قرار می‌گیرند.
6. آیا امکان استفاده از مواد بازیافتی در خط تولید لوله پنج لایه وجود دارد؟
بله، برخی لایه‌های میانی می‌توانند از مواد بازیافتی استفاده کنند، البته مشروط به رعایت استانداردهای کیفی برای کاربرد نهایی.
7. تولید لوله اسپیرال برای چه پروژه‌هایی مناسب است؟
تولید لوله اسپیرال بیشتر برای پروژه‌های انتقال آب، فاضلاب و نفت در مقیاس‌های بزرگ مانند خطوط لوله بین‌شهری یا زیرزمینی کاربرد دارد.
